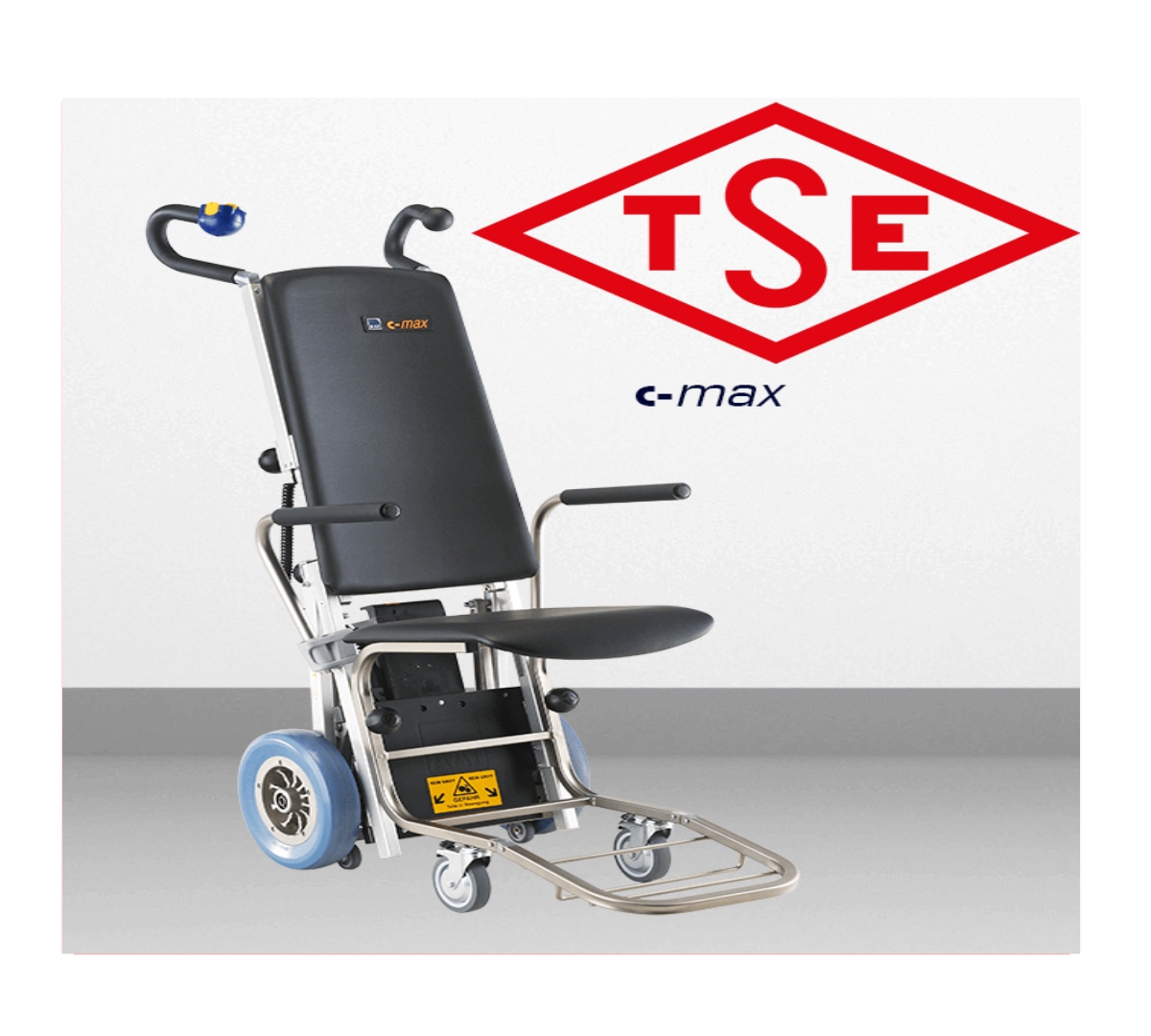

C-MAX | ENGELLİ MERDİVEN İnme-Çıkma Cihazı

TSE Belgelidir

Milli Eğitim Bakanlığı Özel Öğretim Kurumları Yönetmeliği´nce aranan engellilerin erişilebilirliğini sağlayan taşıma ve iletme sistemleri şartına uygundur.
Ayrıca Sağlık Bakanlığı, Belediye vb. kurumlardaki ruhsatlandırma işlemleri için aranan taşıma ve iletme sistemleri şartına da uygundur.
Sürücü kursları, anaokulları, özel okullar, etüt merkezleri vb. MEB´e bağlı tüm kurumlarda, cafe, muayenehane vb. kurumlarda ruhsatlandırma işlemlerinde kullanılır.
Dönerli, spiral ya da düz olması fark etmeksizin tüm merdivenler için uygundur
Almanya menşeilidir.

Ürün Detayları
– TSE ve CE Belgelidir.
– Milli Eğitim Bakanlığı Özel Öğretim Kurumları Yönetmeliği’nce aranan engellilerin erişilebilirliğini sağlayan taşıma ve iletme sistemleri şartına uygundur.
– Ayrıca Sağlık Bakanlığı, Belediye vb. kurumlardaki ruhsatlandırma işlemleri için aranan taşıma ve iletme sistemleri şartına da uygundur.
– Sürücü kursları, anaokulları, özel okullar, etüt merkezleri vb. MEB’e bağlı tüm kurumlarda, cafe, muayenehane vb. kurumlarda ruhsatlandırma işlemlerinde kullanılır.
– Dönerli, spiral ya da düz olması fark etmeksizin tüm merdivenler için uygundur.

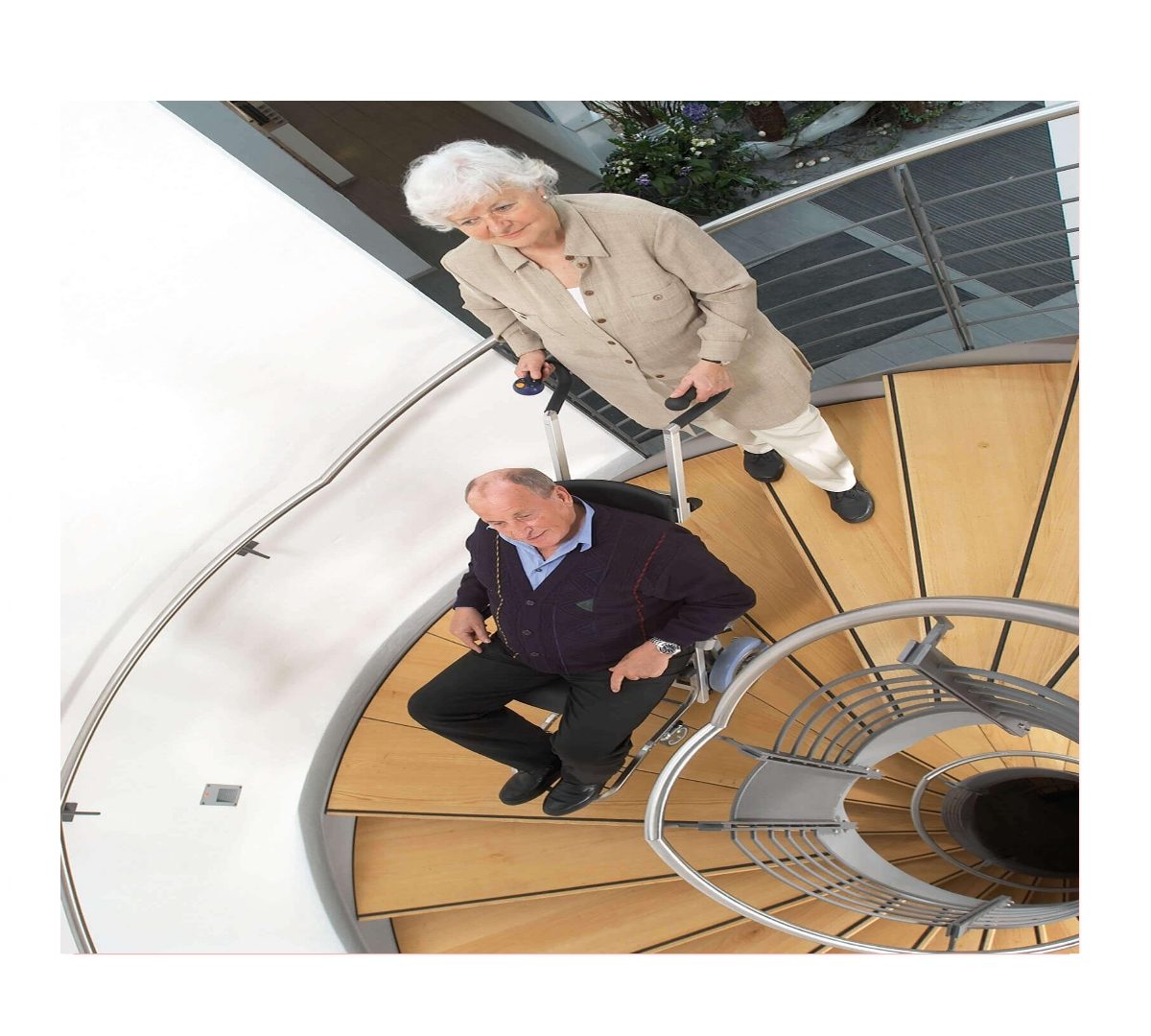

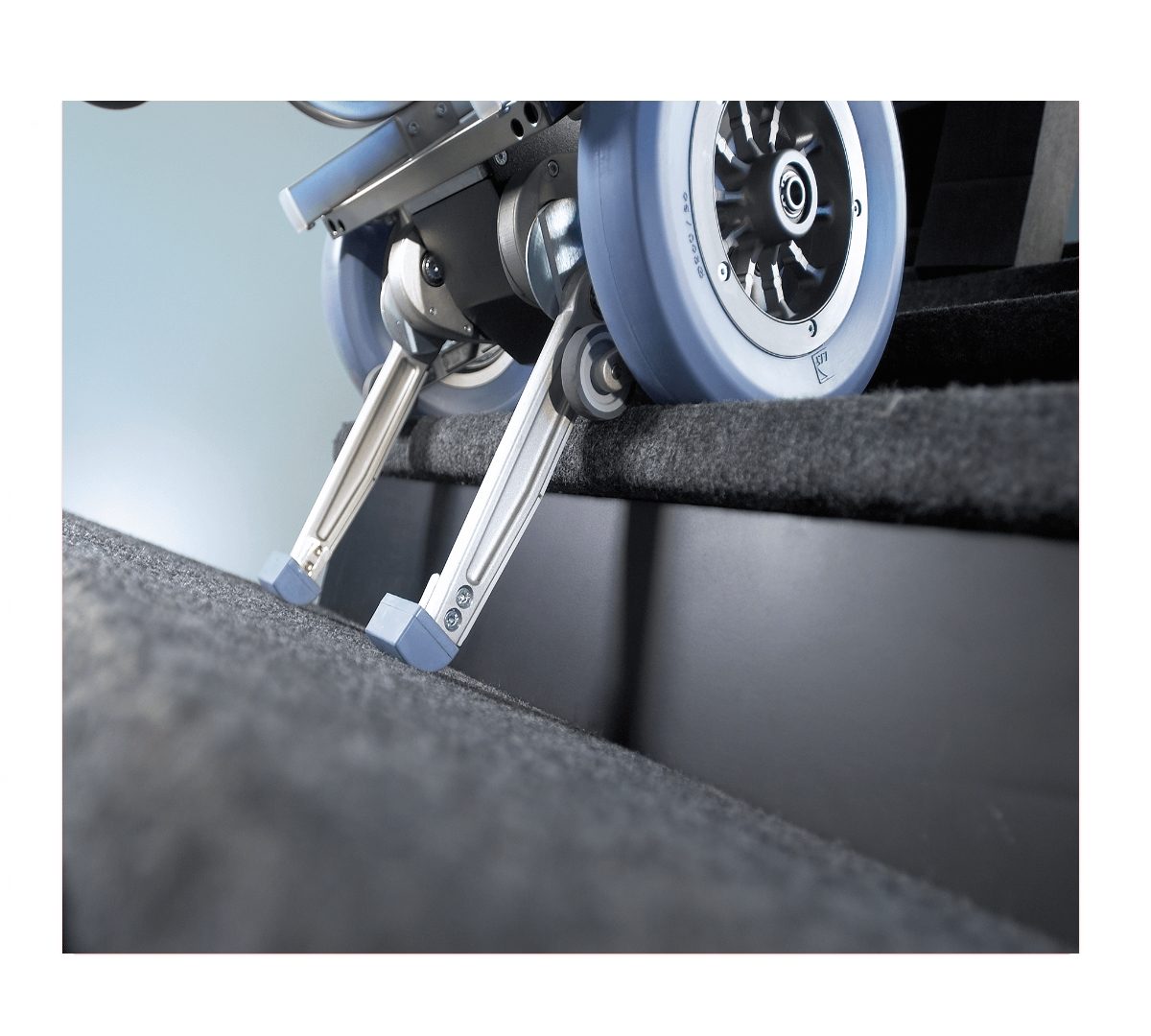

– Merdiven tırmanıcı C-Max U1, hareketi kısıtlı kişilerin büyük bir çaba harcanmaksızın merdivenden güvenli şekilde çıkarılıp indirilmesini mümkün kılar. İç ve dış mekanlardaki döner merdivenlerde de kullanılabilir. Eğik yüzeylerde kullanmak da mümkündür.

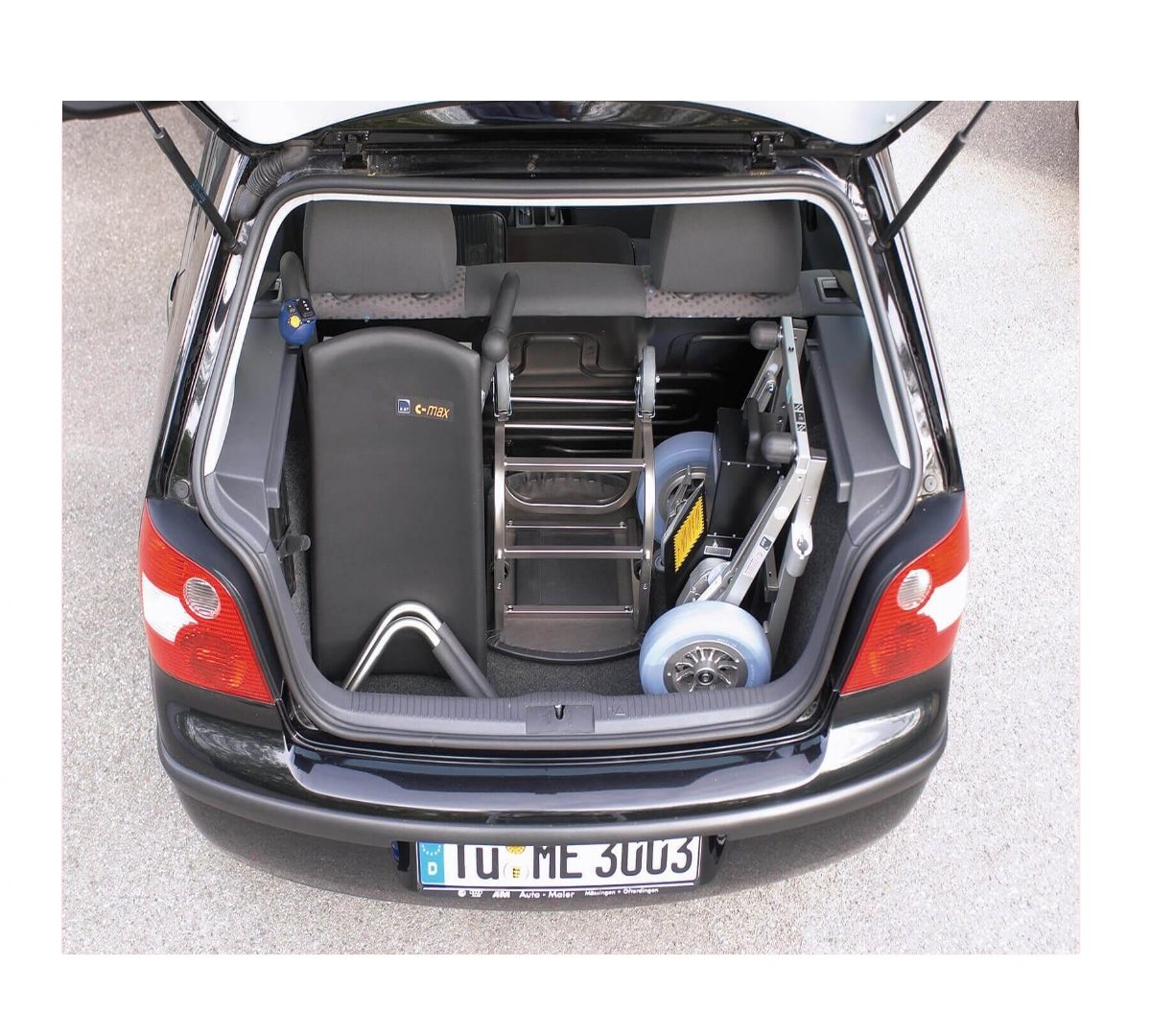

– Kolayca demonte edilebilir ve araç bagajına sığdırılabilir.
– İnce ve zarif bir tasarıma sahiptir.
– Almanya menşeilidir.

Belgeler:
– 186023-TSE-01/01 belge numarası ile TS ISO 7176-28/ Tekerlekli Sandalyeler – Bölüm 28: Merdiven inme/çıkma cihazları için kurallar ve deney yöntemleri / 06.03.2015 standardına uygun olduğu gibi, bu merdiven tırmanıcı C-Max U1 aracı, Hannover TÜV Süd Product Service GmbH kurumunda ISO 7176-28 normuna göre de test edilmiştir.
– CE Belgelidir. Ürün, 2006/42/EG, 2007/47/EG ve 93/42/EG. numaralı AB direktiflerinin ilgili hükümlerine uygundur.

Teknik Bilgiler (C-Max U1 C1414)

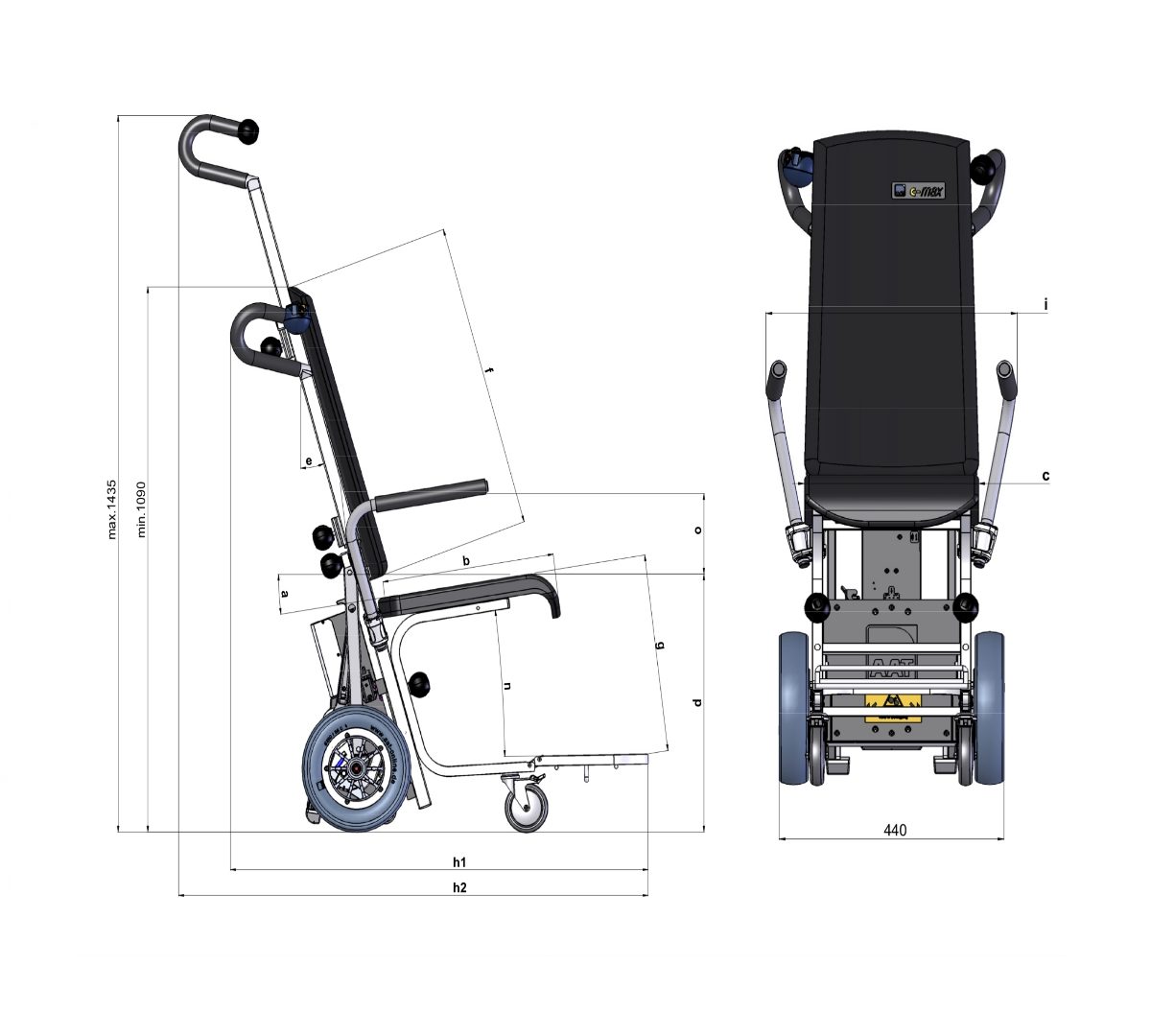

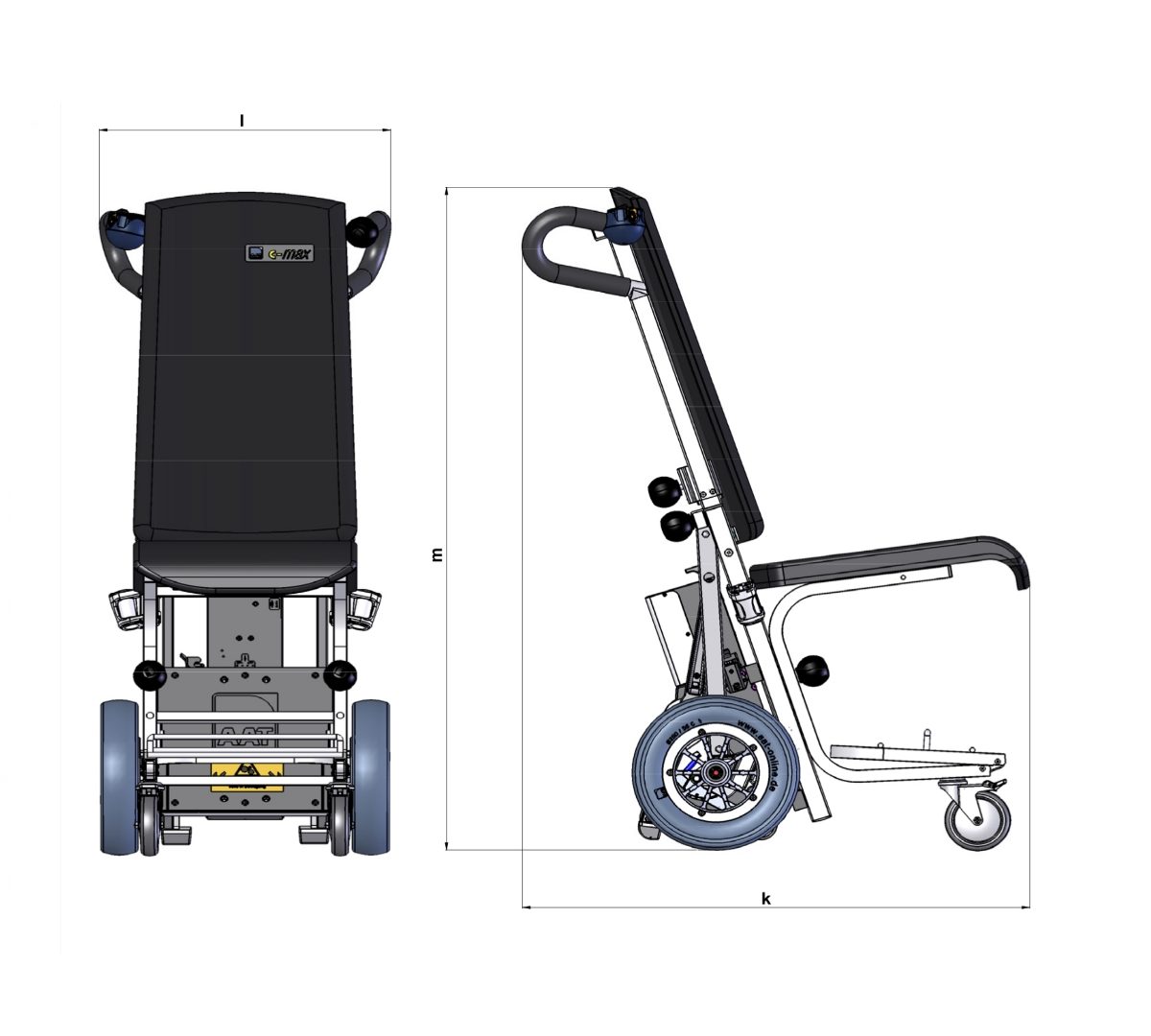

– Ebatlar:
Yükseklik: asgari 1090 mm – azami 1440 mm
Genişlik Dirseklik hariç: 440 mm
Genişlik Dirseklik takılı: 485 mm
Derinlik Ayak dayanağı katlanmış: 730 mm
Derinlik Ayak dayanağı açılmış: 915 mm
– Aracın ağırlığı:
Tırmanma ünitesi = 18,1 kg,
Oturaklı C parça = 5,5 kg,
Arkalık = 4,5 kg,
Her iki dirseklik = 1,2 kg,
Akü paketi = 4,1 kg,
Şarj aleti = 0,3 kg
Toplam ağırlık = 33,7 kg
– Azami taşıma/kişi ağırlığı: 140 kg
– Tırmanma hızı (1)
– 8 – 23 basamak / dakika (sürekli ayarlanabilir)
– Bir akü şarjıyla ulaşma mesafesi (1): Yaklaşık 25 kat (yaklaşık 375 basamağa eşdeğer)
– Azami basamak yüksekliği: 210 / 225 mm (tırmanma yüksekliğini artırma halinde)
– Asgari basamak derinliği (2): 140 mm
– Gerekli merdiven genişliği (düz merdiven): Genişlik c-max + 100 mm
– Asgari platform büyüklüğü (U şeklinde merdivenler): 1350 x 1350 mm
– Döner merdivenlerin asgari yarıçapı: 1350 mm
– Azami merdiven eğimi: 60,3°
– Aküler: 2 x 12 V / 5Ah (gaz sızdırmaz)
– Doğru akım motoru: 24 V / 275 W
– Vites gücü Yukarı/Aşağı şalteri: 3-8 N
– Doğrudan kullanım güçleri: Merdiven inmede azami 350 N (Bölüm 7.6)
– Ses basıncı seviyesi: < 70 dB
– Depolama / Çalışma sıcaklığı / Araç: 0° C ila +60° C / -30° C ila +50° C
– Depolama / Çalışma sıcaklığı / Akü: 0° C ila +60° C / -30° C ila +50° C
– Titreşim verileri: Vücudun üst organlarının maruz kaldığı ağırlıklı efektif hızlanmanın değeri, tipik olarak 2,5 m/s2 altındadır.
– Seri numarası etiketi: Gövdenin solunda ve kullanım kılavuzunun arkasında
– IP koruma sınıfı: IPX4 koruma derecesi: Her yönden sıçrama suyuna karşı koruma
– ISO 7176-28:2012 normuna göre sınıflandırma: Tip C (Ek A, Tablo 1’e göre)

(1) Etkinleştirilmiş konfor basamağında, tırmanma hızı ve ulaşma mesafesi düşer. Ulaşma mesafesi, yolcunun ağırlığına da bağlıdır.
(2) Basamak derinliği düşük olan merdivenlerde kullanılmamalıdır, çünkü bu durumda tekerleğin güvenle yerleşmesi mümkün değildir. Teknik değişiklikler, gelişim amaçlı olup saklıdır.
